Obacht: Wir raten wegen der sehr knappen Hardwareausstattung vom Neukauf dieses Geräts für Freifunk ab.
Hier findest du die empfohlenen Geräte.

Du brauchst:

  • TP-Link TL-WR940N
  • Netzwerkkabel (ist im Lieferumfang dabei)
  • Computer (Windows, Mac, Linux – egal) mit Anschluss für ein Netzwerkkabel
  • etwa 30 Minuten Zeit

Los geht’s!

1. Hardware-Version überprüfen

Auf der Rückseite des Geräts steht die Hardware-Version des Geräts. Nachkommastellen einfach ignorieren.
Wenn da wie im Bild „Ver: 6.1“ steht ist es die Version 6.

2. Firmware herunterladen

Auf unserer Firmware-Seite das Routermodell „TP-Link TL-WR940N/ND“ in der passenden Version auswählen, hier also „v6“.

Dann das „Erstinstallationsimage“ für „Stable“ herunterladen und speichern.

3. Optional: Koordinaten für Eintrag auf der Hotspot-Karte herausfinden

Wenn du nicht willst dass dein Freifunk-Hotspot auf der Karte erscheint kannst du diesen Schritt einfach überspringen.

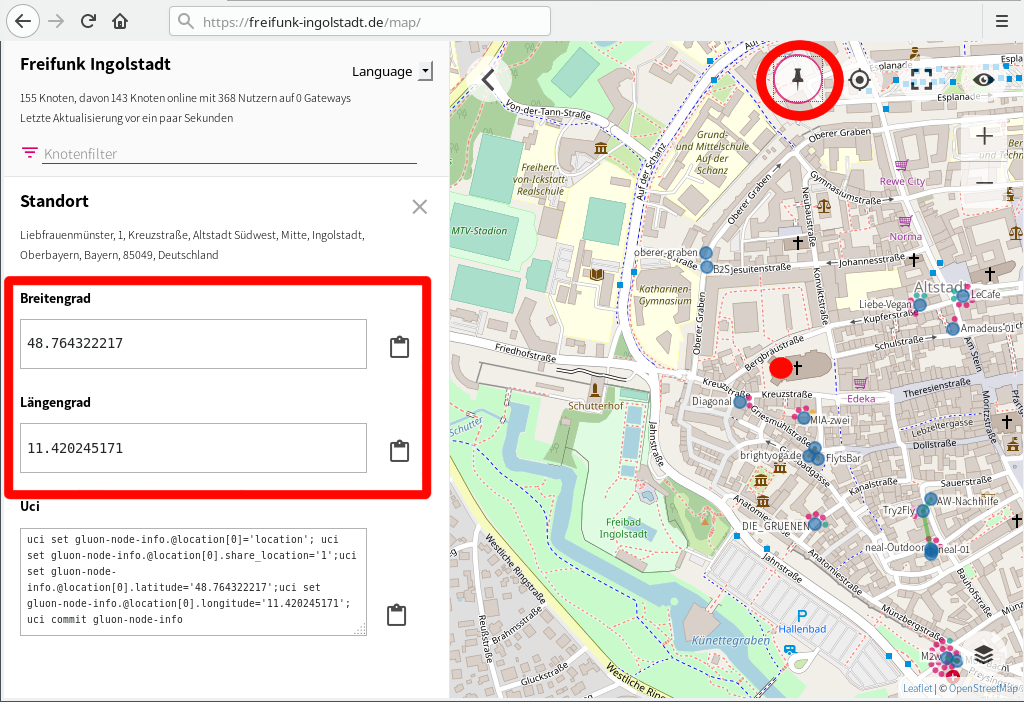

Andernfalls rufe jetzt unsere Hotspot-Karte auf. Dort erst auf das Reißnagel-Symbol (oben rechts) klicken, danach auf deinen Ort.
Auf der linken Seite werden dann die zugehörigen Koordinaten angezeigt.
Diese Koordinaten notierst du die am besten: Du brauchst sie später um sie in die Weboberfläche deines Freifunk-Hotspots einzutragen.

4. Computer mit TP-Link TL-WR940N verbinden

Stecke jetzt den TL-WR940N an den Strom an und verbinde deinen Computer und den TL-WR940N mit einem Netzwerkkabel.
Benutze dabei einen der orangen Anschlüsse am TL-WR940N.

5. Freifunk-Firmware installieren

Nach ein paar Sekunden kannst du im Browser die Weboberfläche des TL-WR940N unter der Adresse http://192.168.0.1 aufrufen.
Wenn es nicht gleich klappt warte ein bisschen und versuche es nochmal.

Benutzername: admin
Passwort: admin

Klicke dann auf „Login“.


Klicke in der linken Spalte, fast ganz unten, auf „System Tools“.


Es öffnet sich ein Untermenü. Klicke dort auf „Firmware Upgrade“.


Wähle als „File“ die Firmware-Datei aus die du in Schritt 2 heruntergeladen hast und klicke dann auf „Upgrade“.


Nach einem Klick auf „OK“ wird die Freifunk-Firmware installiert.


Das dauert ein paar Minuten. Den TL-WR940N nicht ausschalten!


Wenn der Fortschrittsbalken verschwindet und eine Fehlermeldung wie diese erscheint ist die Installation der Freifunk-Firmware beendet.

Dein Freifunk-Hotspot befindet sich jetzt im Konfigurationsmodus.

6. Freifunk-Hotspot konfigurieren

Nach ein paar Sekunden kannst du im Browser die Freifunk-Konfigurationsseite unter der Adresse http://192.168.1.1 aufrufen.
Wenn es nicht gleich klappt warte ein bisschen und versuche es nochmal.

Unter „Name dieses Knoten“ kannst du deinem Hotspot einen hübschen Namen geben.

Wenn du möchtest dass dein Hotspot auf unsere Karte angezeigt wird klicke auf „Knotenposition veröffentlichen“ und trage die Koordinaten ein, die du in Schritt 2 aus der Karte ermittelt hast.

Unter „Kontakt“ kannst du deine E-Mail-Adresse angeben.

Alle Angaben sind freiwillig. Du musst nirgends etwas eintragen.

Wenn du fertig bist klicke unten auf „Speichern & Neustarten„.

Wenn du irgendwann mal deine Angaben ändern möchtest, kann du deinen Freifunk-Hotspot einfach wieder in den Konfigurationsmodus versetzen: Halte dazu einfach 10 Sekunden lang den Reset-Knopf gedrückt (z.B. mit einer Nadel oder Büroklammer).

7. Freifunk-Hotspot ans Internet anschließen

Jetzt kannst du deinen Freifunk-Hotspot mit dem Netzwerkkabel über die blaue Netzwerkbuchse an dein Internet (FritzBox/Speedport/…) anschließen.

Nach etwa fünf Minuten kannst du über das WLAN „Freifunk“, geschützt durch unser VPN, ins Internet.

Geräte, die du an die orangen Netzwerkbuchsen des TL-WR940N anschließt, gehen ebenfalls über das Freifunk-VPN ins Internet.


Anschlüsse, Knöpfe und Schalter

Anhschlüsse und Knöpfe am TP-Link TL-WR940N

Statistiken

Auf unserer Hotspot-Karte kannst du sehen, wie viele Geräte deinen Freifunk-Hotspot aktuell nutzen.

Außerdem bietet jeder Freifunk-Hotspot eine Status-Webseite an. Dort findest du weitere Informationen, z.B. das übertragene Datenvolumen und eine Echtzeitanzeige der WLAN-Verbindungsqualität zu anderen Freifunk-Hotspots.
Die Status-Seite des Freifunk-Hotspots, mit dem du gerade verbunden bist, kannst du unter http://10.10.0.1 aufrufen.
